電廠充氮保護系統用氮?dú)鉁p壓系統氮?dú)饧泄?x10瓶組2x5瓶組氮?dú)鈪R流排裝置及電廠用途

        電廠用氮?dú)鈪R流減壓裝置是用來置換發電機里面的氫氣。氫冷發電機大修時充入氮?dú)忭斕娉鰵錃?，切斷氫氣系統以后方可打開發電機進行檢修，避免氫氣泄露爆炸。

主要技術要求及參數

1；系統依照安全、可靠、操作簡便的原則設計和制造。

2；賣方提供設備出廠前進行裝配及性能試驗，并提供試驗報告。

3；裝置及其輔助設備、附件的本體及支座設計應能滿足使用地地震烈度所必需的強度要求，并保證結構上的完整性。

4；設計參數

4-1；流量：30Nm3/h

4-2；氮?dú)饧兌龋海?8%

4-3；一級減壓裝置：進口壓力：16MPa， 出口壓力0.5MPa

4-4；二級減壓裝置：進口壓力：0.5MPa，出口壓力0.1-0.4MPa

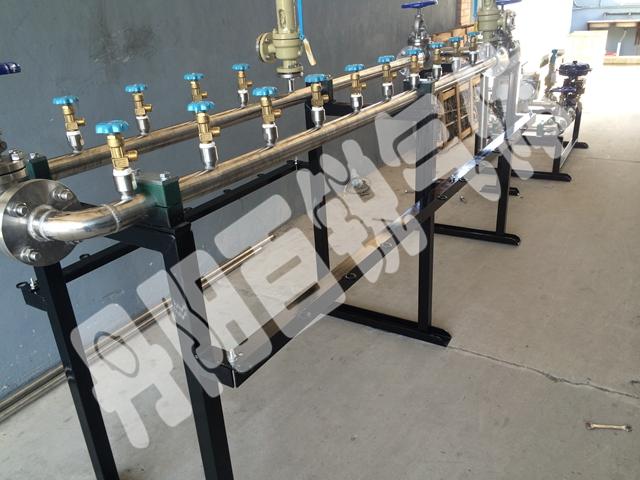

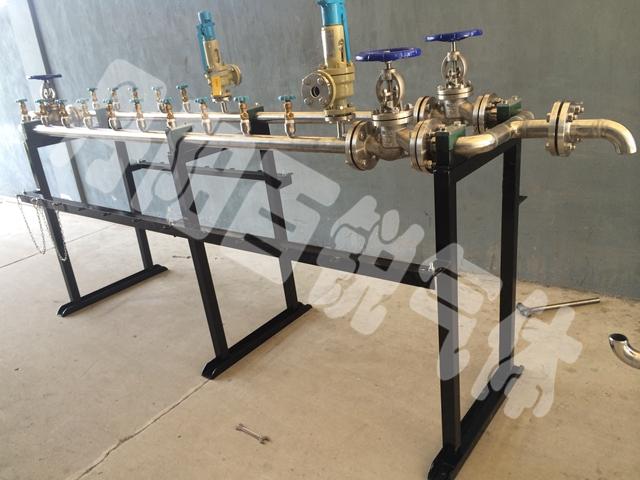

4-5；一級減壓匯流排為單側式15瓶組，5瓶備用；

4-6；匯流排帶安裝支架和鋼瓶固定架（含固定鏈），高度能滿足40升鋼瓶固定；

4-7；匯流排帶有高壓閥門，高壓減壓器，高壓軟管和接頭，長度不小于1米；

4-8；二級減壓閥組按雙路設計，入口配電動截止閥，減壓閥為氣動式，配減壓閥組固定架

5；賣方在設備制造過程中，對設備的材料、聯接、組裝、工藝、整體及功能進行試驗和檢驗，以保證完全符合本規范書和確認的設計圖紙的要求。
