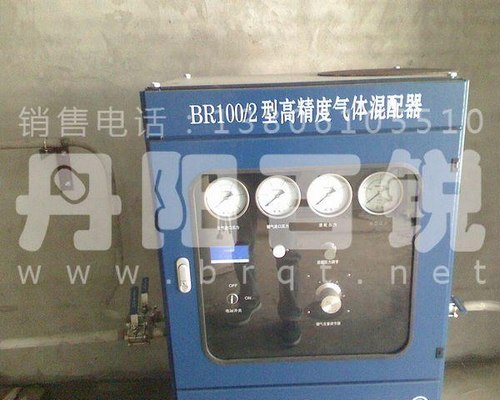

氣體配比柜也稱氣體配比器,氣體混合柜,混合氣體配比柜,是專為氣體保護焊設計的大流量兩元氣體混合裝置，主要用于集中供氣匯流排配套使用，該裝置可以將需要使用的兩種氣體按使用要求進行配比，并獲取均勻的混合氣體。該系列氣體配比柜具有混合精度可達到±1.5%，且輸出穩定等特點?？蓮V泛適用于鐵道、船舶、化工、機械制造等各類氣體保護焊場合。
    　　工作原理
    　　兩元或多元需要混合的氣體經過單向閥進入兩級或多級壓力平衡裝置，平衡其輸入壓差，從而保證了混合前組分氣體和稀釋氣體的壓力絕對相同，然后調節流量控制閥，可將各種氣體的流量依據希望達到的混氣比例進行調定。原理上采用動態氣體混合法，即混即用，從而保證了混合氣體的均勻性，復現性優良，比例穩定。可適用于配制焊接混合氣、氣調保鮮混合氣、電光源混合氣，檢漏（報警）混合氣，消毒殺菌混合氣等。
    　　技術特性
    　　◆采用動態氣體混合法，具有即混即用的特點，使氣體混合更均勻
    　　◆在額定范圍內輸入壓力的波動，以及輸出流量變化，配比精度保持不變
    　　◆配氣過程直觀，調整便捷
    　　◆為純機器結構，使用壽命長，安全可靠
    　　◆體積小巧、重量輕，攜帶和使用方便
    　　◆氣體混合精度高，最高可達±0.05%
    　　◆可實現雙元或多元氣體同步混合
    　　◆混氣過程復現性優良，比例穩定
    　　常用混合氣體類型：
    　　0～50%二氧化碳，其余氬氣
    　　0～50%氬氣，其余氦氣
    　　0～50%二氧化碳，其余氮氣
    　　0～50%氬氣，其余氦氣
    　　0～2%氧氣，其余氬氣
    　　[1]0～10%氫氣，其余氬氣
    　　0～20%氧氣，其余氬氣
    　　0～5%氧氣，0～15%二氧化碳，其余氬氣
    　　0.5%氧氣，26.5%氦氣，8%二氧化碳，其余氬氣                                    混合氣體配比柜使用說明書    一、用途：
        混合氣體作為保護焊氣體在焊接過程的使用越來越多。在工業先進國家機械化、自動化的水平相當高，單純的CO2氣體作為保護氣體已不能滿足焊接的要求。混合氣體保護焊無論在外觀成型、焊縫內在質量、熔深、焊接速度、焊接過程中產生的飛濺較單純的CO2氣體保護焊均有很大提高。目前隨我國焊接技術水平和自動化水平的提高以及各個行業對焊接質量要求的日益提高，使得混合氣體保護焊的應用范圍不斷擴大?；旌吓浔裙裾菓耸袌龅男枨笊a的。目前已在造船、鋼結構、汽車、摩托車等行業已廣泛使用。
        目前國內使用較廣泛的均為小流量單臺使用的混合氣體配比器，這樣給使用者造成了許多不便，而且現場很不整齊，氣瓶多、接管多。既不利于文明生產，也給管理帶來了諸多的不便。隨著焊接技術的不斷發展，要求大流量、高精度的自動混合氣體配比柜的用戶不斷增加，而同類的國外產品價格過高，由此也影響了國內部分廠家推廣使用混合氣體保護焊。
        本公司推出機械式混合氣體配比柜主要是由高精度氣體壓力平衡閥、配比閥及混合氣體儲存器組成，該產品是目前國際上先進的大流量配氣裝置，精度高、流量大、配比精度直觀并且連續可調，并設有故障報警功能，是規模生產的理想配套產品。
        二、參數
        輸入電壓     ～220V
        配比范圍(CO2) 0～30%
        配比精度     ≤±1.5%
    輸入壓力     0.8～1.2MPa
    控制氣體     氬氣
    控制壓力     0.7 MPa
    輸出壓力     0.2～0.7MPa
    輸出流量     0-200m3/h
    進口接頭　　　　G3/4〃
    出口接頭     G1〃〞
    防護等級為   IP43.〞
        三、特點：
        (1)精度高，在額定范圍內氣源壓力變化和輸出流量變化時，配比值精度保持不變。
        (2)結構緊湊合理。
        (3)配比值可調，操作直觀簡單。
        (4)該機平衡及配比部分屬純機械產品，安全可靠。
        四、工作原理：
        該配比柜首先將要混合的氣體壓力相等，然后借助配比閥按比例把氣體混合，將混合后的氣體送進儲存器，直至達到所設定的上限壓力值，此時混合器停止工作。當氣體由儲存器被抽出時，壓力將下降直至達到所設定的下限壓力值時，混合器將再次接通開始工作。這樣的工作方式可以使混合后的氣體在零至最大流量之間任何比例的輸出，而配比精度沒有改變。這樣正確的確定配比柜的輸出流量是至關重要的，要確保輸出氣體的流量不能大于氣體配比柜的容量。
    五、安裝及操作

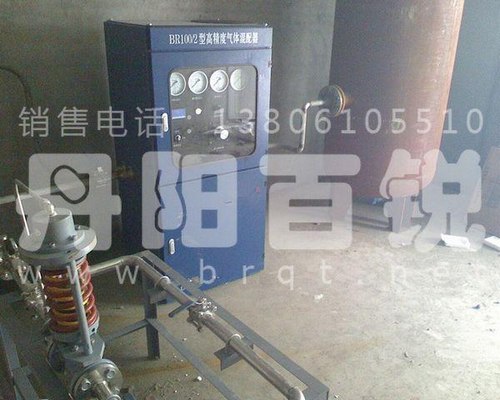

    ⑴將配比柜牢靠地放在水平基面上，混合氣體柜與管道匯流排連接好。
    ⑵將所有管道閥門關閉，按照輸出壓力為0.5MPa，最大輸出流量200 m3/h的使用狀況，調整輸入壓力使其達到0.8～1.2MPa。
    ⑶調整配比旋鈕設定到所要求的數值。

    ⑷打開所有閥門，并確?？刂茪怏w是打開的（本系統中氬氣為控制氣體）。
    ⑸設定控制壓力值為0.7MPa。
    ⑹接通電源，此時按鈕開關燈發光表示電源接通，若此時黃燈亮并同時報警器鳴叫，表明供氣壓力低于最小輸入壓力值，須調高輸入壓力直至面板上壓力表指示出正常壓力方能正常工作。
    ⑺所有調整都已經完成后，可以打開工位點的閥門，應空放后再正常使用。
    ⑻對于短期關閉，只要將配比柜開關切換到“關”的狀態，對于較長時間的關閉，將供氣管閥門關閉，關閉控制氣體輸入并排空，當所有壓力表示數為零后將配比柜關閉。
    六、維護
    本配比裝置不要求每天例行維護工作，為了確保無故障操作，應該每天進行檢查以確保：
    ⑴ 氣體故障報警裝置是接通的。
    ⑵ 控制壓力值是正確的。
    ⑶ 混合氣體設定值是正確的。
        七、注意事項
    ①  該自動混合配比柜應工作在輸入壓力為0.8MPa以上。否則將無法保證正常的配氣和工作。
    ②  請按照操作方法使用，如有問題請與廠家聯系，該產品保修一年，并負責終身維修。請勿自行拆裝。


    氣體混合器,氣體配比器,可變配比氣體混合器
        使用混合氣體焊接的三大優點
           1)焊縫質量高   2)無飛濺,減少人工成本    3)節約用氣成本    混合氣體配比器，包括機殼，機殼上設置有兩進氣接頭和一出氣接頭，其特征是所述機殼上還設置有依次連接的壓力穩流裝置，帶流量顯示的配比調節裝置和流量控制裝置，壓力穩流裝置與進氣接頭連接，流量控制裝置與出氣接頭連接。在混合氣體保護焊中兩種氣體的氣壓，流量均不穩定，經壓力穩流裝置后，使兩種氣體的氣壓、流量穩定，再經配比調節裝置將兩種氣體精確配比，并顯示流量，再經流量控制裝置使配比后的氣體按需輸出?？勺兣浔葰怏w混合器可以按照所需比值自由調節氣體的混合比例。它將兩種氣體區分為主氣和副氣，然后在控制面板上調節副氣在主氣中所占的比例大小，兩種氣體在壓力控制后以相同的壓力輸送至混合單元中進行混合，再進入到緩沖罐中充分混合，完成二次混合的過程。保證氣體獲得最佳的混合效果。
應用

該產品主要用于氫/氬或氮混合氣體的混合。可以分別采用5:95或10:90、11:89、13:87等比例進行混合?？梢杂糜诤附雍徒饘俦砻嫣幚淼龋蔀楦咝录夹g工藝中必不可少的重要配套設備。
功能特點

特大流量的規格，可以滿足大規模生產的需要，只要簡單的通過調節比例撥盤即可獲得所需要的氣體比值。配置在線分析儀器，對混合比例狀態實行即時監控，不但可以設置上下限比例報警，具有氫氣上限自動切斷功能，還能與計算機進行數據共享和打印。
流量：流量以立方米/小時為單位，該產品具有150m3/h、240m3/h和400m3/h三種規格。

氣體分析儀：配置在線分析儀器。

混合介質和精度：0-10% H2 in Ar 精度±0.5%

0-30% H2 in Ar 精度±1.5%

0-10% H2 in N2 精度±0.5%

0-30% H2 in N2 精度±1.5%

0-10% He in Ar 精度±1.5%

0-10% O2 in Ar 精度±1.5%

0-10% O2 in CO2 精度±1.5%

輸入壓力：輸入氣源可以是液罐或氣體匯流排，輸入混合器的壓力在0.7-1Mpa范圍內。

輸出壓力：混合器輸出的壓力在0.2-0.5Mpa范圍內。

進口連接：主副氣相同，插管焊接方式，規格為DN=25，可與不銹鋼或銅管相連接。

出口連接：插管焊接方式，規格為DN=25，可與不銹鋼或銅管相連接

電源電壓：AC220V 50Hz

環境溫度：0-40。C
