醫院中心供氧系統主要有匯流排，管道，設備帶，氧氣插座，等組成。氧氣匯流排

醫用中心供氣系統工程是一項集中心供氧、負壓吸引、壓縮空氣、笑氣、氮氣等氣體及醫用信號系統、電源終端、照明等多元組合的管線綜合工程。

該項工程主要有以下幾個優點：

1、有效避免了傳統供氧方式帶來的氣瓶搬運困難、影響環境、阻礙床邊醫療活動進行及高壓容器潛在危險等弊端；

2、 在實施供氣等系統后，病室內添加了一道新穎而莊重的裝飾，給病員心理產生良好的影響；

3、 醫護人員在供氧等系統操作上變得簡單快捷，有利于對病員的搶救，有利于氧氣的充分利用，從而提高疾病的療效，提高搶救成功率；

4、 可減少供氧等系統人員，節約支出經費。

隨著醫療技術服務的不斷革新發展，醫用中心供氣系統已經成為醫院供氧的必備產品。



第一節：中心供氧系統；氧氣自動切換匯流排

簡介：中心供氧系統包括液氧罐(瓶氧匯流排)、汽化器、減壓裝置、報警裝置、輸送管道及終端組成。系統輸送壓力通過液氧汽化來提供，

貯存在貯槽內的液氧通過汽化器汽化后，一次減壓至0.8-1.0Mpa輸送至各功能分區后，再進行二次減壓至0.3-0.5Mpa后輸送到手術室、監護室、病房等終端。

氧源部分　　

氧源以醫用制氧機、液氧罐、瓶氧匯流排為主要供氧方式；

1、液氧站

（1）液氧站為低溫液體貯槽閥門結構，內筒及夾套均經嚴格的氦質譜儀檢漏，漏率小于1×10-6Pa.L/S，真空絕熱壽命長。

（2）液氧站組成設備：

• 液氧罐5m3：1只

• 汽化器QQ50/16：1只

• 閥門：1套

• 液面計：1套

• 減壓裝置：1套

（3）主要技術參數要求：

• 液氧罐有效容積：5m3 輸出壓力：0.8-1.0Mpa

• 液氧站最大出口流量：50m3/h

（4）注意事宜：液氧貯槽、汽化及減壓裝置應設在室外，其距建筑物的距離為7.5米，且通風良好，具有防爆措施和運輸方便的場所，周圍不能有鍋爐房，明火，配電房，5M之內的地溝的表面必須封閉，不許上下有通氣現象。

2、瓶氧匯流排間(備用氧源)

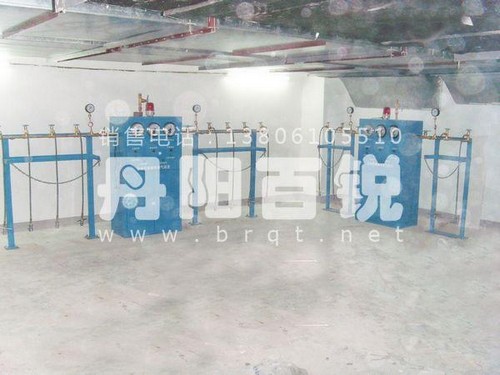

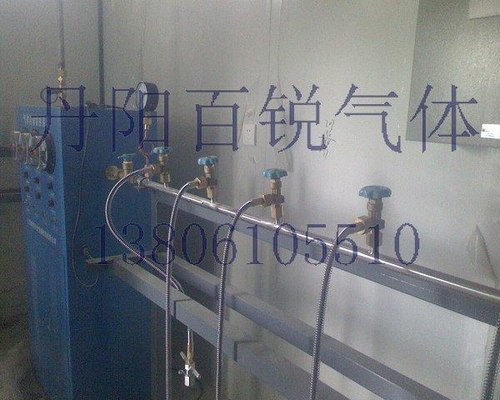

（1）氧氣匯流排間由5瓶×2組匯流排、自動/手動切換裝置等設備組成，具有雙路控制系統和聲光報警功能，一路工作，一路備用。

• 輸出壓力：0.8MPa

• 氣瓶最高壓力：15MPa

• 自動切換壓力：1MPa（可調）

• 出口報警壓力：

• 站內溫度控制：10-38℃

• 站內濃度控制：

• 氧氣匯流排間出口流量：≥50 m3/h

• 系統小時泄漏率：每小時≤0.2%(國家標準﹤0.5%)



報警裝置：這部分由聲光電子報警裝置組成。

功能：

（1）當一組匯流排壓力低于規定值時，一級自動切換控制箱與報警箱配合工作可實現二組匯流排之間自動切換，同時報警箱發出聲光信號提醒值班人員更換已用完的氧氣瓶。

（2）當送往病房大樓的氧氣壓力升高或下降超出規定值時,報警箱同樣發出聲光報警信號,提醒有關人員及時調整系統正常運行。



減壓裝置：為保證每層樓氧氣壓力的穩定，可在每層樓的支管道上安裝一氧氣二級減壓箱，以保證每層樓氧氣壓力不低于0.35Mpa，從而進行連續穩定的供氧。 采用二級減壓裝置既可減少管路的壓力損失,又可保證病人吸氧的安全。防止系統發生故障時不會把高壓氧氣引入病房，保證了病人吸氧的安全。設備內管路采用雙路設計，一路使用，一路備用，一旦出現故障可關閉該路閥門，打開備用回路閥門即可持續穩定地供氧。

二級減壓箱技術參數：

• 進口壓力0.65Mpa；

• 減壓后出口壓力：0.4Mpa

• 出口流量≥20 m3/h。

監視裝置： 護士站等有人值班的地方設置一壓力監視裝置，實時監測系統使用動態。

氧氣輸送管道：氧氣輸送管道連接氧源及各終端，供氧管道可明裝，也可安裝在管井內，但應避開熱力、燃氣及強電管道，最好設在獨立的管井內，控制系統壓力損失不超過10％。埋入墻體的管路須加管套，以防腐蝕，重壓，潮濕。在管材的選用上，供氧管道采用304不銹鋼管。

管道規格：氧氣氣源送往病房樓的總管選用Φ24×1不銹鋼管；其走廊橫管選用Φ14×1不銹鋼管；進入病房的管道支管選用Φ8×1不銹鋼管。

管道布置：病房內支管及終端均安裝在鋁合金設備帶內，這樣既整齊又美觀。

管道連接：不銹鋼管管道連接采用金屬密封、氬弧焊焊接。連接使用壽命長，一般可達20年之久，無其它密封材料的老化之憂，且維修拆卸較為方便。

管路閥體：每個病區設計一個Dg10 不銹鋼維修閥、每間病房獨立設計一個Dg4 不銹鋼維修閥。

在系統設備出現故障時，可根據需要逐層或逐間的關閉故障區域，保證其他病區、病房內的氧氣的正常供應。

 ◎ 氧氣輸送管道技術參數：

• 氧氣最遠端壓力損耗：≤10%

• 最大和最小使用流量工況下供氧壓力誤差：≯0.02Mpa

•    氧氣管道可靠接地，接地電阻＜10歐姆。

• 氧氣管道氣體流速：≯10m/s 6.氣源終端　

• 供氧終端采用快速自封插拔式接頭，使用時將帶快速插頭的氧氣吸入器插入定位盤終端，自動定位并卡死，打開吸入器開關即可吸氧，不用時拔下吸氧器，

定位盤終端自動復位，保證氣體不泄漏。供氧終端通常和吸引、呼叫等系統一起安裝在床頭設備帶上，在手術室可接至手術室吊塔。



終端設備帶：既是各種管線的導槽，又是各種管線終端部件的組裝體。病房設備帶材質：采用優質鋁型材。

設備帶內部結構具有強電、弱電、氣體管道分槽安裝功能,并經相關消防部門檢測合格。鋁合金設備帶表面采用靜電噴塑工藝，設備帶上面板采用模塊化設計，可分段打開面板進行系統維修，并具有良好的防腐和保潔效果。設備帶上各種氣體終端、電器均采用嵌入式安裝，使整條設備帶表面豪華美觀。設備帶內氧氣支管設有Dg4維修閥，方便日常維護、管理。設備帶上氣體終端采用豪華型自封插拔性快速接頭，可插入（或連接）氧氣濕化瓶、麻醉機和呼吸機等醫療器械的氣體插頭。

各氣體終端可區分其它氣體終端，各終端間有防插錯功能，且插拔方便、密封可靠、使用壽命大于10年。病房內設備帶采用房間通長布置，設備帶中心距地面1.4米，外殼接地處理。 • 與終端板相匹配的氧氣濕化器是單獨設備?？梢愿鶕?jù)病員情況，在同一時間內有多少人吸氧，就配備相應數量的濕化器，通常大約需配備相當于終端數的1/3左右較為適當。

◎ 終端部分技術參數：

• 氧氣終端使用流量：≥10L/min

• 終端保證氣壓： 0.2～0.5Mpa（連續可調）

•系統運行方式：各終端連續用氣，停電時不停供氣。

• 普通病房終端壓力不低于0.4Mpa，手術室、ICU、EICU和搶救室病房終端壓力不低于0.4～0.6Mpa。



第二節：負壓吸引系統 負壓吸引系統主要有負壓產生設備、管路、終端等組成；

裝置簡單，運行安全可靠，可24小時連續不斷地供給各病房使用，并且克服了電動吸引機需帶機搬運，不能多人共用、消毒不便等缺點，而且不占用病房空間也無噪聲，是現代理想的吸引系統設備。 負壓產生設備：負壓吸引系統的負壓源是真空機組，通過真空泵的工作使系統產生負壓，經過管道輸送至各病房，供醫院使用。該設備由兩臺真空泵，真空罐，一個控制柜及相應閥件及儀表組成，均設在吸引泵房內。

真空泵機組等設備技術參數：

• 最大抽氣量：3m3/min×2臺

• 電機功率：5.5KW×2臺（380V）

• 小時增壓率：每小時≤1%

• 負壓調節范圍：-0.04MPa～-0.07MPa

• 負壓報警壓力：>-0.035MPa、

•噪聲（真空泵）：≤80dB（室內）；≤60dB（室外）

• 泵自動啟、停參數：當負壓達到-0.07MPa，真空泵自動停機；當負壓達到-0.02MPa，真空泵自動開機。 （2）電控柜功能說明：

• 能分別對兩機組進行手動和自動控制。

•控制的負壓值在-0.02～-0.07MPa之間（可調）。

• 工作機組與備用機組可自動交替使用。解決了真空泵長期備用帶來的不利影響。

同時當其中一臺故障時，另一臺自動起動，于報警箱聯動發出聲光報警信號。

• 當壓力達到報警壓力-0.019MPa或-0.073MPa值時，于報警箱聯動進行聲光信號報警。

• 停電后機組停止工作，如恢復送電，機組可自動投入運行。 管道：總管與分支管用鍍鋅管材，進入病室后，以不銹鋼管與供氧管一起并入終端板，并連接氣頭。

• 管道規格：真空站送往大樓管道及上樓主管選用DN80鍍鋅鋼管；

其走廊橫管均選用DN65鍍鋅鋼管;進入病房的管道選用Φ8×1不銹鋼管。

終端：平時處于密封狀態，當插入吸引器時，即自動打開，并產生負壓。

4.與吸引終端板相匹配的吸引吸入器可根據病員使用數量配備。

 ◎ 管路、終端部分技術參數：

• 接地電阻：＜10歐姆

•終端抽氣量：≥30L/min

• 因泄漏因起的增壓率：每小時≤1%

• 負壓調節范圍：-0.04MPa～-0.07 MPa (連續可調)



第三節：醫用傳呼對講系統 醫用傳呼系統是現代化醫院必不可少的護理輔助設備，它不但能減輕醫護人員的工作強度，而且也給廣大患者帶來方便，醫用傳呼對講系統主要有傳呼主機、走廊顯示屏、床頭分機等組成(可選配外部音源設備及電腦主機）。

 ◎ 主要性能特點：

• 自動報警、數字顯示床號、多號呼叫、循環顯號，逐個銷號。

• 自動存儲、雙向對講、雙向復位。

•數字大屏幕同步顯示呼號。

• 護士有擇優先擇號功能。

• 可增設病區廣播、雙向可視對講。

• 特強抗干擾電路。

• 主機雙系統操作。

• 可增設特護號特種報警功能。

• 數字電路信號，可用計算機網絡聯網，故障自動檢測。

◎ 系統參數： 傳呼于對講的容量：99張床位，可擴展至200，

• 傳輸線：二根單芯屏蔽線，

• 電源：單相交流220V±10%，50HZ

• 整個系統功耗（包括走廊顯示屏）：靜態時≤15W ；動態時≤35W

• 工作方式 ：連續 • 報警方式：音樂

•工作條件-環境溫度：-5℃～+40℃

• 相對濕度：≤85% ◎ 設備布置及線路敷設：醫用傳呼系統主機設置在護士站墻壁上，距地1.4m，分機可安裝在鋁合金設備帶上，中心高度一般為1.4m，走廊大屏幕床位顯示器在走廊中間吸頂安裝，安裝高度一般為2.5m，分線盒安裝在走廊吊頂內墻上，話機擺放在護士辦公桌上。主機接線盒采用146H60型接線盒，距地一般適宜1.3m。



第四節：電源終端、照明等系統 電源終端、照明等系統是中心供氧系統的病房電器輔助工程，由“3+2”多功能電源插座、嵌入式床頭燈、床頭燈控制開關等組成。均嵌入式安裝在病房設備帶上，安裝數量可按實際需要配置，一般普通病房每床位配置1-2個多功能電源插座、1盞床頭燈、1個電源開關；ICU、搶救室等重癥病房每床位配置2-4個多功能電源插座、1盞床頭燈、1個電源開關，方便醫護人員及病員的日常使用。
