lng/氧/氮/氬低溫絕熱氣瓶靜態蒸發率測試方法及設備配置操作方法

一、靜態蒸發率測試系統說明

該靜態蒸發率測試系統專用于LNG氣瓶進行靜態蒸發率測試，全自動測試及自動打印本次測試結果。

測試過程及測量數量按照GB/T18443.5-2010《真空絕熱深冷設備性能試驗方法 第五部分:靜態蒸發率測量》文件要求進行:

測試方法公式采用氣體質量流量計方法

測試介質采用LNG

判定標準：

氣瓶日靜態蒸發率應不大于2倍的制造標準規定的合格指標，且不大于如下表1的指標為合格

車用LNG氣瓶日靜態蒸發率合格指標

公稱容積L	50	100	150	200	250	300	350	400	450	500
日靜態蒸發率%	5.4	5.1	5.1	4.8	4.8	4.8	4.5	4.5	4.2	4.2

此標準由各省質量技術監督局制定



二、具體操作步驟說明如下：

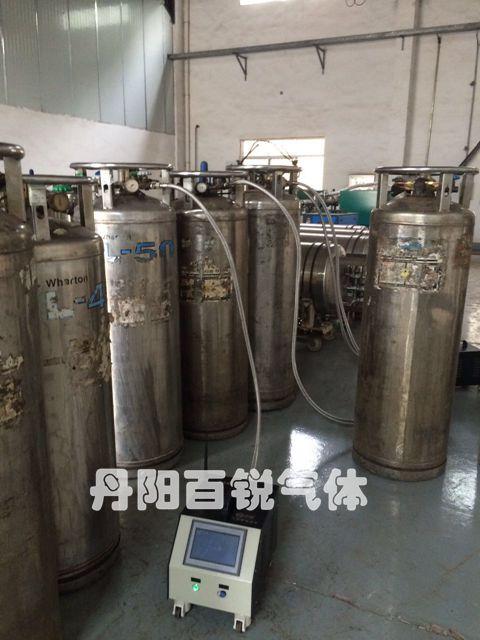

1、先將待測試氣瓶與靜態蒸發率測試臺連接好配套軟管，連接好并檢查是否有裝到位。

2、連接軟管之一頭連接LNG氣瓶回氣口或者放空口，一頭連接靜態蒸發率測試臺接口；出口柜子外用一段紫銅彎管，然后用皮管接至天然氣排放安全位置。

3、將靜態蒸發率測試臺的電源通電，220VAC。

4、通電后界面跳出需要設定水平，四個輪子上面有調節旋鈕，根據電子水平儀設備質量流量計的水平水平，然后進入測試界面。

5、首先在觸摸屏上輸入待測氣瓶基本信息，一開始按設定參數按鈕，界面最上面空格里跳出操作員，點擊操作員選擇技術員，起始密碼沒有，直接按確定即可，然后輸入如測試人員工號，產品編號，氣體種類(807.3)，公稱容量，以及參數調整，注意參數調整設定需由技術員來操作。

6、測試時間設定為1440分鐘(即24小時)。

7、環境溫度自動獲取，需設定校正系數，設定如下:

0-10℃設為1.1；10-25℃設為1；25-40℃設為0.9.

8、測試數據處理，依國標GB/T18443.5之氣體質量流量計測試法。

9、測試介質為液氮，氮的飽和液體密度為807.3kg/m3；273.15K下氣體密度為1.2555kg/m3.

10、待測試LNG氣瓶需將氣瓶內膽壓力降為零，靜置自動

排放48小時氣瓶達到熱平衡后，才可開始接上靜態蒸發率測試臺啟動測試。

11、啟動測試后，觸摸屏上會自動顯示每分鐘的靜態蒸發率數據，且測試完成后自動打印最終測試結果。



三、操作注意事項：

1、操作工應堅守崗位，小心操作，需按以上操作順序進行操作，不得自行調整順序違章操作。

2、LNG氣瓶所有閥門除放空閥打開外，其余閥門全部關閉。

3、 LNG氣瓶必須靜置自動排放48小時后，即達到熱平衡后，才可開始啟動測試。不可提前啟動靜態蒸發率測試。

4、在測試過程中不可斷電，且無關人員不可隨意觸摸控制屏幕，避免誤操作導致測試中止。

5、因放空時有低溫掛霜產生，故操作工操作時必須戴低溫防護手套方可開啟或關閉放空閥，切不可直接祼手操作，避免冷傷異常發生。
