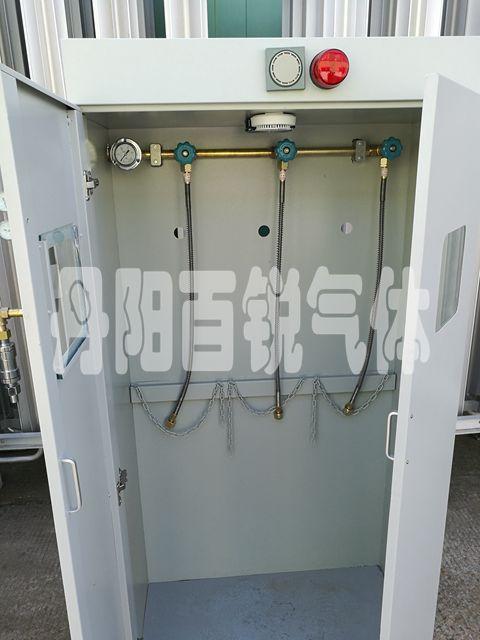

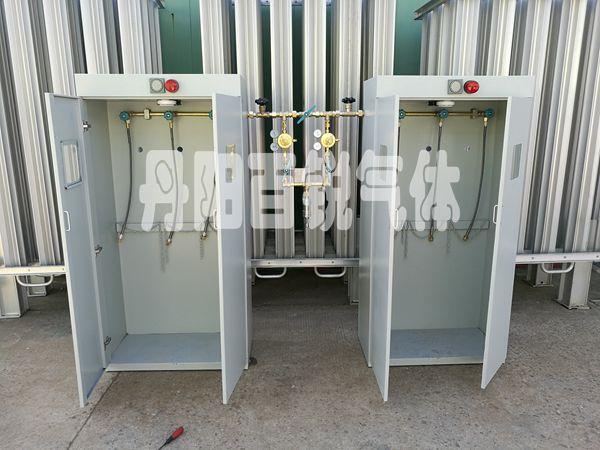

氫氣帶氣瓶柜匯流排使用維護說明

 一、  2*3瓶組帶氣瓶柜實驗室/電廠/化工/氫氣氣匯流排安裝要求

1、氫氣屬易燃易爆氣體，供氣室必須采用防爆開關及防爆燈，室內要通風，必須設置防爆排風扇。

2、氫氣集中供氣室與乙炔集中供氣室之間間距應不小于5米，與明火的距離應至少為10米，如條件限制，可用防爆墻隔開。

3、安裝時應注意連接部分的清潔，切忌雜物、垃圾進入管件，減壓器、氧氣管件絕對禁止接觸油脂。有腐蝕性介質的地方禁止安裝匯流排。

4、氫氣匯流排須由專業的技術人員安裝，必須有有效的接地。如連接部分為四氟密封，可將兩邊用銅帶連接。其接地電阻不得大于10Ω。

5、安裝結束后，必須用氮?dú)鈱?duì)匯流排上的所有閥件（含減壓器）、壓力表、高壓金屬軟管，各管件連接處進行試壓。如發現泄漏，必須及時維修處理，確認無泄漏，然后經當?shù)赜嘘P(guān)部門驗收合格后方能投入使用。

二、注意事項

1、操作人員必須經過專業的培訓，持證上崗，集中供氣室非操作、維修人員禁止入內。

2、操作前，必須確認作業現場無易燃易爆物品，氣瓶與各連接部位應緊固可靠，不準有松動，漏氣現象，檢漏應用肥皂水進行，嚴禁使用明火檢漏，氧氣瓶及其附件，軟管使用工具和操作工手上不能沾有油脂，以免發生事故。

3、開啟氣瓶閥門時，要用專用工具，動作要緩慢。禁止用易產生火花的工具去開啟瓶閥。開啟減壓閥時，操作者面部不要對著減壓閥，但要仔細觀察壓力表的指針是否靈敏正常。

4、減壓器的高壓腔和低壓腔都裝有安全閥，當壓力超過許用值時，自動打開排氣，壓力降到許用值即自行關閉。平時切勿扳動安全閥。如發現減壓閥的損壞或漏氣，或低壓表有不斷上升，或壓力表回不到零位等現象，應及時進行修理，并按規定定期送交相關部門校驗。如不合格，必須立即更換。

5、匯流排應按規定使用一種介質，不得混用，以免發生危險。

6、本產品配備兩種導管（由用戶自行選擇）。一種為高壓金屬軟管，另一種為紫銅回形導管。

（1）高壓金屬軟管：內壁為聚四氟乙烯，外用不銹鋼絲編織，最外面用不銹鋼彈簧作保護。其優點是裝卸方便，外觀漂亮。外部的不銹鋼彈簧在燃爆時起緩沖保護作用。其缺點是，由于內壁為絕緣體，雖為不燃材料，如有可燃物質進入，加上開啟過快，造成靜電打火，會引起燃爆，使用壽命相對短一些（約脈沖次數一萬次，三包一年）。

金屬軟管使用注意事項：

① 金屬軟管應小心輕放，嚴禁高空拋落，嚴禁小直徑彎折軟管。

② 安裝后使用時應緩慢開啟閥門，流量由小到大，在正常壓力內使用。

③ 裝卸夾具時，不可敲打金屬軟管，否則會打斷接頭內芯管，夾具卸下后，應用掛鉤懸吊，不可隨手丟落，否則會使角閥接頭處軟管經常負重彎折，從而致使內管斷裂漏氣。

紫銅回形導管：其優點是管壁導電，在遇到不導電粒子進入遇高速不會因靜電打火，引起燃爆。如有破裂只會漏氣不會炸管。如使用得當壽命相對長一些。其缺點是拆裝不方便，用一段時間后導管會發硬，折彎時會斷裂，須再行回火后才能使用?；鼗甬a(chǎn)生的氧化層難處凈。

紫銅回形導管使用注意事項：

① 紫銅導管應小心輕放，嚴禁小直徑重復彎折。

② 安裝后使用時，應緩慢開啟閥門，流量由小到大，在正常壓力內使用。

③ 使用一段時間后如發現導管發硬，應及時進行回火去應力處理。

④ 回火后因?qū)?dǎo)管內外壁的氧化層去凈，否則會影響到氣體純度，還會堵塞氣體過濾裝置。

三、氫氣匯流排使用和維護

1、將氣瓶逐個與軟管連接，在氣瓶閥全部關閉的情況下，將所要用的一邊的匯流排上的高、低壓截止閥，直角閥全部打開。

2、先微量開啟所使用一邊的其中一只氣瓶閥，使高壓壓力表值緩慢上升，直至壓力不再上升時，再逐個緩慢打開使用邊的所有氣瓶。

3、在確認壓力穩定后，再順時轉動減壓器調節螺桿，調壓時不要一次性將壓力表顯示值調至所需壓力，應逐步增壓，即將壓力調至某設定值時應停留一段時間等壓力穩定后再進行下一輪增壓直至到所需壓力。

4、左右切換時應按相同步驟進行，如需停止生產，必須將氫氣氣閥件關閉，然后將余氣輸完，最后旋轉減壓器調節螺桿，壓力表示值為零時，再關閉截止閥。

5、匯流排投入使用后，應進行日常維護，嚴禁敲擊管件。正常使用中，每年必須對壓力表進行計量檢測。

6、定期檢查軟管，導管各連接部位。如發現異?；驌p壞應及時更換。

注：請嚴格按使用說明安裝操作！

因匯流排無有效接地或操作不當所造成的后果，責任由使用方負責。

  氫氣氣體匯流排主要用于大量消耗瓶裝氣體的單位，是將數只氣體鋼瓶集中于匯流排導管，經減壓、穩壓后輸送到使用場所的裝置。本產品結構緊湊，操作簡單，便于氣體的壓力控制，是保障安全文明生產必需的裝置，廣泛適用于醫院、工廠、院校和科研等單位。

1、     工作介質：氫氣。

2、     氣瓶組合：1×5（五瓶組）、2×5（十瓶組）、2×10（二十瓶組）。

3、     氣體匯流排：形式及參數見附表，本廠可根據用戶特殊要求，進行設計和制造。

4、     輸入壓力P1:15Mpa；3Mpa(150kg/cm2=15Mpa)

5、     輸出壓力P2：0.1～1.5Mpa；0.01～0.1Mpa

6、     型號：例YQ 10S 150/15–1
