低溫絕熱氣瓶靜態蒸發率測試設備操作方法

   專業生產LNG，液氧，液氮，液氬低溫絕熱氣瓶靜態蒸發率測試設備及低溫絕熱氣瓶靜態蒸發率測方法。

一、靜態蒸發率測試系統說明

  該靜態蒸發率測試系統專用于LNG氣瓶進行靜態蒸發率測試，全自動測試及自動打印本次測試結果。

測試過程及測量數量按照GB/T18443.5-2010《真空絕熱深冷設備性能試驗方法 第五部分:靜態蒸發率測量》文件要求進行:

測試方法公式采用氣體質量流量計方法

測試介質采用LNG

判定標準：

氣瓶日靜態蒸發率應不大于2倍的制造標準規定的合格指標，且不大于如下表1的指標為合格

車用LNG氣瓶日靜態蒸發率合格指標

此標準由各省質量技術監督局制定 ；

二、具體操作步驟說明如下：

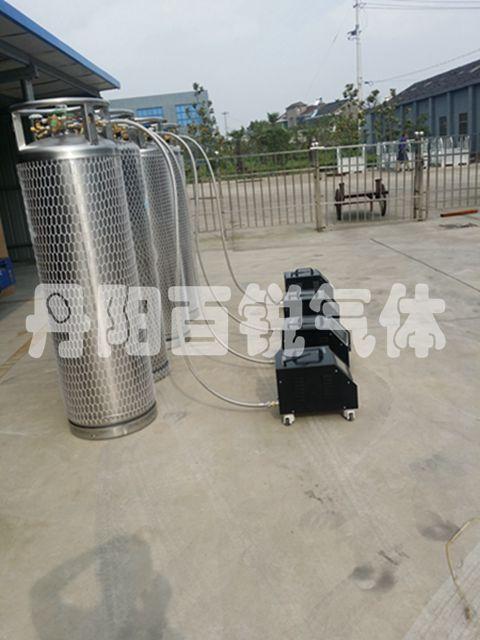

1、先將待測試氣瓶與靜態蒸發率測試臺連接好配套軟管，連接好并檢查是否有裝到位。

2、連接軟管之一頭連接LNG氣瓶回氣口或者放空口，一頭連接靜態蒸發率測試臺接口；出口柜子外用一段紫銅彎管，然后用皮管接至天然氣排放安全位置。

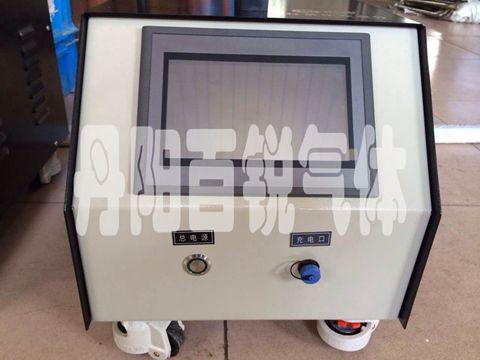

3、將靜態蒸發率測試臺的電源通電，220VAC。

4、通電后界面跳出需要設定水平，四個輪子上面有調節旋鈕，根據電子水平儀設備質量流量計的水平水平，然后進入測試界面。

5、首先在觸摸屏上輸入待測氣瓶基本信息，一開始按設定參數按鈕，界面最上面空格里跳出操作員，點擊操作員選擇技術員，起始密碼沒有，直接按確定即可，然后輸入如測試人員工號，產品編號，氣體種類(807.3)，公稱容量，以及參數調整，注意參數調整設定需由技術員來操作。

6、測試時間設定為1440分鐘(即24小時)。

7、環境溫度自動獲取，需設定校正系數，設定如下:

0-10℃設為1.1；10-25℃設為1；25-40℃設為0.9.

8、測試數據處理，依國標GB/T18443.5之氣體質量流量計測試法。

9、測試介質為液氮，氮的飽和液體密度為807.3kg/m3；273.15K下氣體密度為1.2555kg/m3.

10、待測試LNG氣瓶需將氣瓶?jī)?nèi)膽壓力降為零，靜置自動

排放48小時氣瓶達到熱平衡后，才可開始接上靜態蒸發率測試臺啟動測試。

11、啟動測試后，觸摸屏上會自動顯示每分鐘的靜態蒸發率數據，且測試完成后自動打印最終測試結果。

 三、操作注意事項：

1、操作工應堅守崗位，小心操作，需按以上操作順序進行操作，不得自行調整順序違章操作。

2、LNG氣瓶所有閥門除放空閥打開外，其余閥門全部關閉。

3、 LNG氣瓶必須靜置自動排放48小時后，即達到熱平衡后，才可開始啟動測試。不可提前啟動靜態蒸發率測試。

4、在測試過程中不可斷電，且無關人員不可隨意觸摸控制屏幕，避免誤操作導致測試中止。

5、因放空時有低溫掛霜產生，故操作工操作時必須戴低溫防護手套方可開啟或關閉放空閥，切不可直接祼手操作，避免冷傷異常發生。
