壓風系統供氧裝置

1、可行性研究

由于人體是依靠呼吸空氣進行生存，因此對于呼吸系統而言首選氣源為空氣。如果以儲存在氣瓶中的壓縮空氣作為氣源，按照國家煤礦安全監察局辦公室【2011】15號文件“井下緊急避險設施應配備礦井災變期間的空氣供給裝置或設施，在額定防護時間內提供避險人員人均供風量不低于J=0.3m³/min”要求，則需要鋼瓶空氣數量為：

滿足避險人員N=60人、避險時間T=96h=5760 min計算，所需空氣體積為：

  V=J·T·N=0.3×5760×60=103680 m³=10368×10⁴ L

若選空氣瓶水容積為V₁=80升，每支氣瓶?jī)?nèi)可用空氣體積為：

V₂=△P·V₁=109×80=8720 L

式中：△P—氣體可用壓力差，△P=(13-2)MPa=(128-19)大氣壓=109 大氣壓

空氣瓶數量為：Z=V/ V₂=11889(支)

如此多的空氣瓶在避難硐室或救生艙內沒有足夠的空間容納，顯然不切合實際。

國家安全監管總局、國家煤礦安監局曾下發文件（安監總煤行〔2007〕167號），《關于所有煤礦必須立即安裝和完善井下通訊、壓風、防塵供水系統的緊急通知》。因此本方案首先選擇利用煤礦壓風系統作為供氧裝置。

按人均供風量不低于Q₁=0.3m³/min的要求，當避險人員N=60人時，所需總供風量：Q= Q₁·N =0.3×60=18（m³/min）；

由于壓風系統流量一般在20m³/min以上，兩趟壓風管的流量大于所需總供風量。因此以空氣作為供氧氣源的供氧方式——壓風系統供氧裝置方案可行。此方案便于日常對裝置的壓力、供風性能等指標進行檢查、對裝置的組成部件進行維護及保養。

2、壓風系統供氧原理

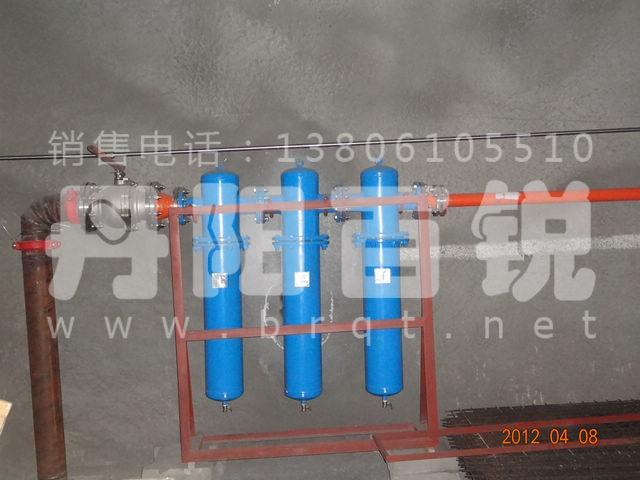

壓風系統供氧裝置利用地面壓縮空氣通過管路（地面壓風系統）作為氣源，經過閥門后進入過渡艙內設置的水、灰塵、油的三級過濾，經過預先設置的減壓器、浮子流量計、管路進入氣體輸出端。為緊急避險設施內避險人員提供更加新鮮、舒適的空氣質量。

壓風系統供氧原理見圖

3、主要技術參數

人均供風量≥0.3m³/min；

緊急避險設施內氧氣濃度18.5～23.0%；

減壓器入口壓力≥0.8MPa、出口壓力0～0.6 MPa（可調節）、輸出流量不小于20 m³/min；

浮子流量計量程0～8 m³/min、分度值0.3m³/min。

4、布置方式

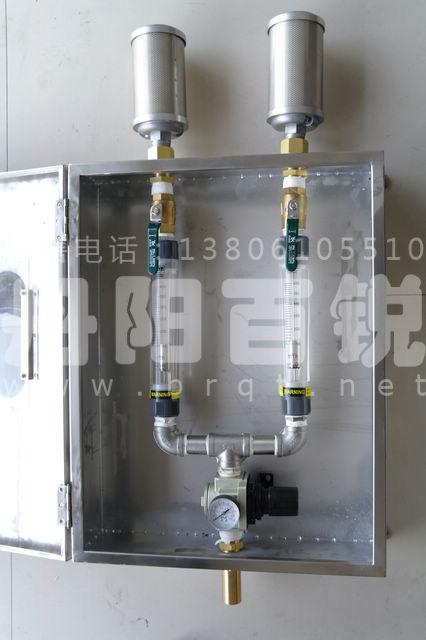

在主硐室內座椅兩側布置4套壓風系統供氧裝置，裝置的入口通過管路與壓風系統管路連接。
